肘节式龙门高速冲床生产厂家

发布时间:2019-11-19 17:23

【广东豪辉科技】作为肘节式龙门高速冲床生产厂家为大家提供,肘节式高速冲床参数,行程多少,内部结构图,肘节式高速冲床工作原理,肘节式高速冲床优点、特点、用处,肘节式高速冲床的零件有哪些等信息供大家参考。

肘节式高速冲床参数

型式:MARX-80T

加压能力:800KN

行程:20/25/32/40 mm

冲程数:120-600/120-500/120-500/120-450 spm

闭模高度:240-320 mm

滑块调节量:80 mm

滑块尺寸:1380×580 mm

工作台面尺寸:1500×800 mm

工作台厚度:160 mm

工作台开口尺寸:1160(上)×1160(下)×120 mm

床台开孔尺寸:1200×160 mm

主马达:30×4P kw

上模重量:MAX500 kg

总重量:22000 kg

外型尺寸:3280×3380×1840 mm

肘节式高速冲床厂家

广东豪辉科技股份有限公司(原东莞豪辉精密机械有限公司)成立于2006年,是一家集研发,生产,销售于一体的国家高新技术企业肘节式高速冲床厂家,同时被评为“国家科技部颁奖企业”,“国家商务部5A级信任企业”,“高速冲床专业自主创新示范企业”,“广东省守合同重信用模范企业。”为适应未来业务发展的需要,强化公司智能制造能力,公司于2017年1月16日在北京全国中小企业股份转让系统新三板挂牌上市,代码:870520。

 厂家位于东莞市沙田镇轮渡路信太工业园,占地面积15000米。地理位置优越,处广州,深圳,香港等大中城市发展轴带的中间和珠三角经济圈的几何中心位置,交通网络四通八达。豪辉科技立足长远,从技术引进,人才引入,技术消化,技术吸收到本土化创新,注重产品研究,开发并积极拓展市场。自成功上市以来,已拥有集成先进,大规模的自动化生产技术和制造设备。凭借技术精湛的工程师团队,完善了严密的质量检验系统,确保出厂的每一台冲压设备都是匠心精品。



肘节式高速冲床行程多少

豪辉科技30吨肘节式高速冲床行程:16/20/25/30 mm,40吨肘节式高速冲床行程:16/20/25/30 mm,60吨肘节式高速冲床行程:20/25/32/40 mm,80吨肘节式高速冲床行程:20/25/32/40 mm。



肘节式高速冲床内部结构图

肘节式高速冲床



肘节式高速冲床工作原理

豪辉科技MARX系列肘节式冲床,合理的构架方式打造更精密的曲轴连轩式冲床。

肘节式高速冲床该系列冲床是最大限度的发挥了肘节连杆机构式的特性,进行了更简单更合理化的结构设计,此款适用于引线框架,连接器,端子等超精密加工的新型肘节连杆式冲床。

由于采用了对称肘节连杆机构,实现了热变位最小,下死点变位量最小及理想的成型效果,是最适于高速精密加工的冲床。



肘节式高速冲床特点

想要更高配置,更人性化的高速冲床,就建议您选择豪辉肘节连杆超高速、超高精密冲床MARX系列,此系列冲床属豪辉高配机型,人性化的触摸屏操系统,超高精度,适合高精密模具,引线框架,连接器,端子等超精密加工,滑块行程次数:100-1050次/分。另外人性化的触摸屏操作系统能运动监视冲床驱动、主马达等工作情况,并有故障排除方法指示,可随时记录冲压行程,具备电子式角度控制,能和周边设备相互配合。



东莞肘节式高速冲床

东莞肘节式高速冲床的生产厂家哪里有,豪辉科技最新研制除了超高精密的肘节式高速冲床,公司位于东莞市沙田镇轮渡路信太工业园,占地面积15000米。是优质的东莞地区肘节式高速冲床供应商,我们提供研发、生产一条龙服务,欢迎大家前来咨询。

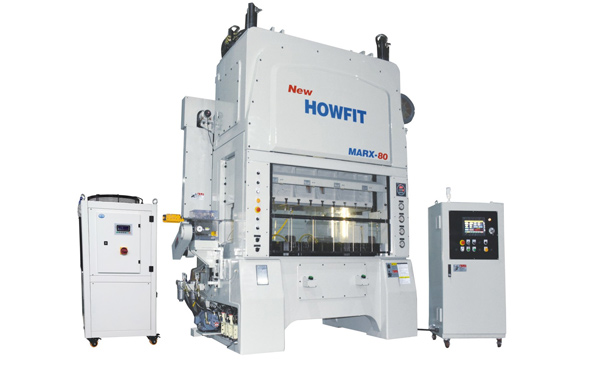

肘节式龙门高速冲床

豪辉科技生产的肘节式龙门高速冲床,型号:MARX-60T,肘节式龙门高速冲床品牌:新豪辉肘节式冲床,肘节式龙门高速冲床,肘节式龙门高速冲床精度:JIS特级,肘节式龙门高速冲床速度:750次/min,吨位:60吨,肘节式龙门高速冲床行程:30mm,价格:面议。

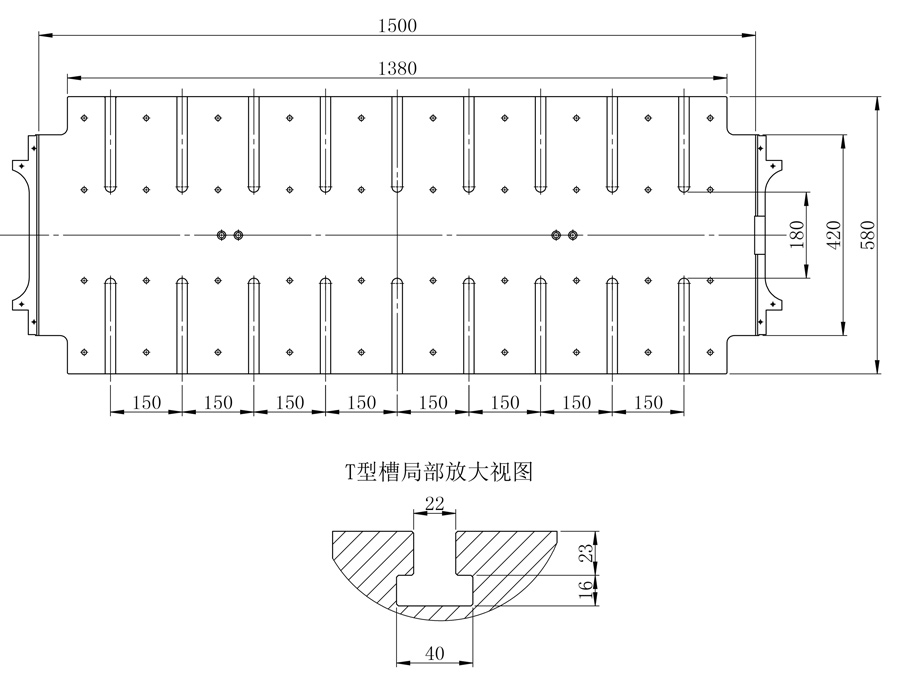

肘节式高速冲床图纸

肘节式高速冲床图纸

肘节式高速冲床优点

高精密度加工的实现

低噪音的实现

便利性操作的实现

模高变化小,动能中心偏差小

模具寿命大幅提升

冲压之变形最小

下料剪断噪音小

低综合间隙

伺服马达调模,以提高调模的便利性和精确度

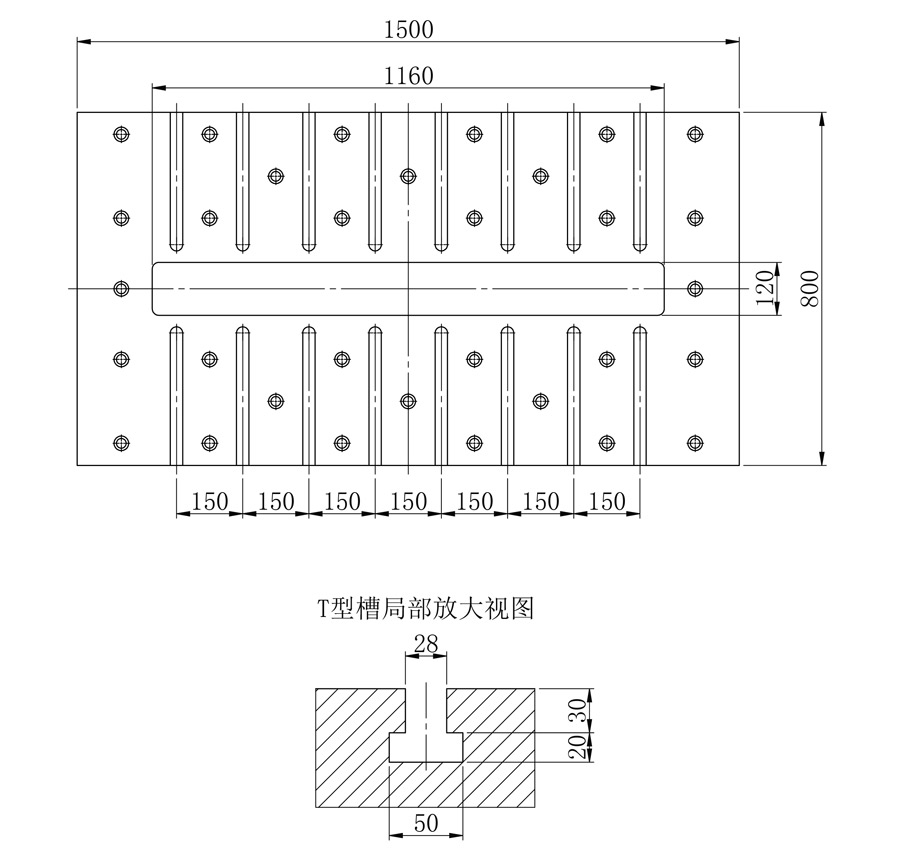

肘节式高速冲床结构原理图

肘节式高速冲床结构原理图



多连杆肘节式高速冲床

肘节连杆式高速冲床,相信大家都不陌生,先大概给大家介绍一下,相比常规款精密钢架冲床和三圆导柱型高速冲床,肘节式高速冲床更加人性化,下死点位置成型更好。如果您想要更高配置,更人性化的高速冲床,想要追求更精细的加工效果,就建议您选择豪辉科技肘节连杆超高速、超高精密冲床MARX系列,此系列冲床属豪辉高配机型,人性化的触摸屏操系统,超高精度,适合高精密模具,引线框架,连接器,端子等超精密加工,滑块行程次数:100-1050次/分。另外人性化的触摸屏操作系统能运动监视冲床驱动、主马达等工作情况,并有故障排除方法指示,可随时记录冲压行程,具备电子式角度控制,能和周边设备相互配合。

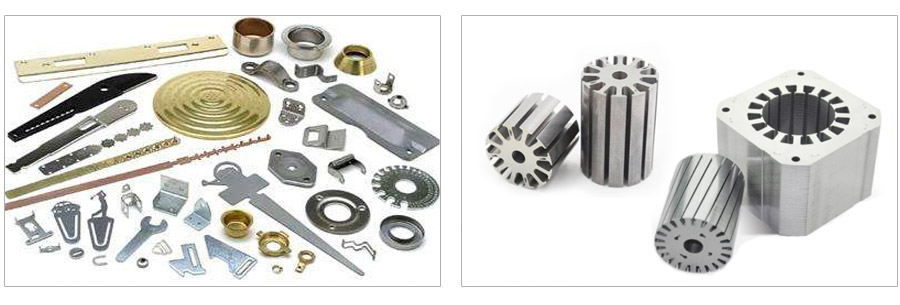

肘节式高速冲床的用处

肘节式高速冲床适合高精密模具,引线框架,连接器,端子等超精密加工
肘节式高速冲床的用处



肘节式高速冲床的零件有哪些

1.通用变频器+调速轴马达

2.组合式气压离合器刹车器

3.动态平衡装置(重量选择式)

4.电子式凸轮开关

5.停止角度自动补正装置

6.电子式曲轴角度指示计

7.触摸屏(中文:简体字)

8.速度计

9.总计数器电子式8位数(触摸屏)

10.预置计数器 电子式8位数(触摸屏)

11.闭模高度显示器

12.计时器 7位数

13.电动式滑块调节装置

14.误送料插座(带切换开关)1个

15.张限停止用插座1个

16.微寸动

17.循环油控制组件

18.空气控制组件

19.材料给油装置(带电磁阀)

20.安全门(仅前面上下式)

21.马达逆转装置

22.全停止回路

23.操作柜(带滚动轮)本体操作盘

24.双手按钮(带1点CASE)

25.油温冷却装置



肘节式冲床可以高速吗

肘节式冲床可以高速,肘节式高速冲床极高的加工精度;水平对称肘节连杆结构的热变位移小;动静压轴承技术使得冲床加减速滑块位移最小;冲床特殊材料的使用;精密油温冷热控制系统的温度控制。水平对称肘节连杆结构,使冲床滑块运动在下死点附近冲压曲线平滑,获得了极好的压印效果,满足引线框架等产品的印压要求。同时此结构的滑块运动方式,减少高速冲压时对模具的冲击,延长模具寿命。
