精密高速冲床的结构工作原理及图片是什么

发布时间:2019-09-07 09:38

东莞豪辉机械提供精密高速冲床的结构图片和精密高速冲床的工作原理视频以及介绍,供大家参考。

精密高速冲床结构图片

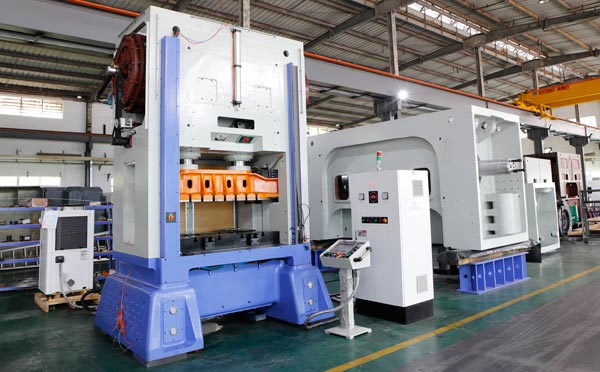

精密高速冲床的结构图


精密高速冲床是一种高速精密的数字操控冲床精度高、刚性大、效率高、操作简单,作业时由电脑操控机械将圆周运动转换为直线运动,通过一序列的做工对材料施以压力,使其塑性变形,而得到所要求的形状与精度。



精密高速冲床设计原理

高速冲床之设计原理是将圆周运动转换为直线运动,由主电动机出力,带动飞轮,高速冲床经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转,来达成滑块的直线运动,高速冲床从主电动机到连杆的运动为圆周运动。高速冲床连杆和滑块之间需有圆周运动和直线运动的转接点,高速冲床设计上大致有两种机构,一种为球型,一种为销型(圆柱型),经由这个机构将圆周运动转换成滑块的直线运动。



精密高速冲床对材料施以压力,使高速冲床塑性变形,而得到所要求的形状与精度,因此必须配合一组模具(分上模与下模),将材料置于高速冲床间,由机器施加压力,使高速冲床变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收。



精密高速冲床工作原理视频



精密高速冲床工作原理

1.精密高速冲床的滑块以长型导路设计,配备滑块平衡装置,确保运转精密与稳定。所有抗磨损元件均以电子式定时自动润滑系统,如缺乏润滑油,冲床将全自动停止。先进、简易的操控系统,确保滑块运转及停止的准确性。



2.高速冲床导套(导板、导柱、导正销、导板模、导料板):固定在上模座内,与固定在下模座的导柱配合使用

①导板:起到卸料作用,导板上带有与凸模精密滑配内孔的板状零件,使凸模与凹模的能相互对准

②导柱:多数固定在下模座,配合上模座的导套为上下模的运动提供精密的导向圆柱形零件

③导正销:伸入材料孔中导正其在凹模内位置的销形零件。

④导板模:靠导板与凸模的精确配合,由导板准确地引导凸模进入(接触)凹模刃口,进行冲裁工作。

⑥导料板:引导条料或带料进入模具(凹模)的板状导向零件。



3.高速冲床冲模:分为上下两部分,其中凸模以外形为工作表面的零件。凹模即以内形为工作表面的零件。



4.压料板:冲模中用于压住冲压材料或工序件以控制材料流动的零件



5.高速冲床固定板:固定卸料板是固定在冲模上位置不动的卸料板,将材料或工(序)件从凸模上卸脱的固定式或活动式板形零件。卸料板是有时与导料板做成一体,兼起导料作用,仍称卸料板。

    高速冲床的作业是经过机械内部多个系统来相互配合完成,每个系统的作业都关系到冲模的精度以及速度,所以在使用过程中,为了保持冲床的精度以及生产效率,对于高速冲床的保养维修也是至关重要的。
