精密高速冲床的结构与设计原理图

发布时间:2019-09-03 16:18

东莞豪辉台湾品质精密高速冲床研发生产厂家,提供精密高速冲床的结构说明和精密高速冲床的设计原理的信息供大家参考。

精密高速冲床设计原理图

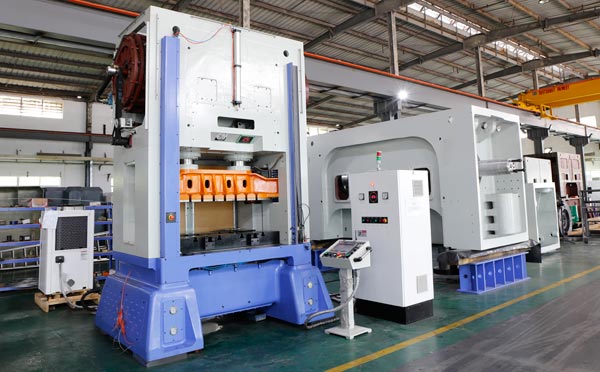

精密高速冲床结构

1、高速冲床马达通过同步V型皮带轮带动飞轮传动,飞轮带动曲轴旋转,下连杆带动下横梁、上连杆和上工作台沿滑套做上下往复运动,通过固定在上工作台和下工作台的上、下模具实现对板材进行高速冲压成型加工。

2、豪辉科技高速冲床下工作台为长方体,上下部为相对叠置的楔形滑块,楔形滑块分别设置有油压泵,该油压泵可以驱动楔形滑块相对移动。高速冲床下工作台的上部可以沿着斜滑动面滑动,当其向前滑动,下工作台同时向上移动,当其向后滑动,下工作台同时向下移动。这样,可以改变下工作台相对床体平面的位置高度,进而调整高速冲床上、下工作台之间的模具空间。

3、在板材压力高速冲床成型的过程中,由于材料厚度不同,或者下工作台变动,板材厚度检测器将检测结果与预先设定的板材厚度值进行比较。根据比较结果,如果板材变厚,通过伺服控制装置驱动油压泵调整下工作台向上移动,如果板材变薄,通过伺服控制装置驱动油压泵调整下工作台向下移动。由于在板材加工过程中,板材厚度检测器不断输出检测结果,伺服控制装置不断发出指令,下工作台的调整在瞬间进行,不会造成板材尺寸的超差,保证高速冲床加工出合格的产品。


精密高速冲床设计原理

冲床之设计原理是将圆周运动转换为直线运动,由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为销型(圆柱型) ,经由这个机构将圆周运动转换成滑块的直线运动。

   冲床对材料施以压力,使其塑性变形,而得到所要求的形状与精度,因此必须配合一组模具(分上模与下模),将材料置于其间,由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收。
