精密高速冲床电路及机械原理

发布时间:2019-09-03 16:18

精密高速冲床的电路元件包含自锁式磨姑头按钮,此按钮揿下,全部控制电路均无电,主电机过载热继电器。机械原理是将圆周运动转换为直线运动,由主电动机出力。

精密高速冲床电路图



精密高速冲床电路元件

各控制电器元件的用途:
1. SB1—自锁式磨姑头按钮,此按钮揿下,全部控制电路均无电。
2. SB2—主电机停止按钮,
3. SB3--主电机启动按钮,只有主电机启动以后才能进行冲压。
4. SA—脚踏开关冲压或两人手揿钮才能冲压的选择。
5. SQ--脚踏开关,一人操作时使用。
6. SB4/SB5--双手揿钮,当两人操作时使用。
7. TV—照明变压器BZ-50VA
8. KM—主电机启动接触器。
9. KA--接通冲压电磁铁的中间继电器。
10. CT--电磁铁。
11. KH—主电机过载热继电器。
六、用F8重新制作的冲床启-停电气控制原理
12. QF1—电源总开关、线路短路保护
13. QF2—控制电路开关、线路短路保护。
14. QF3—照明开关及线路短路保护。

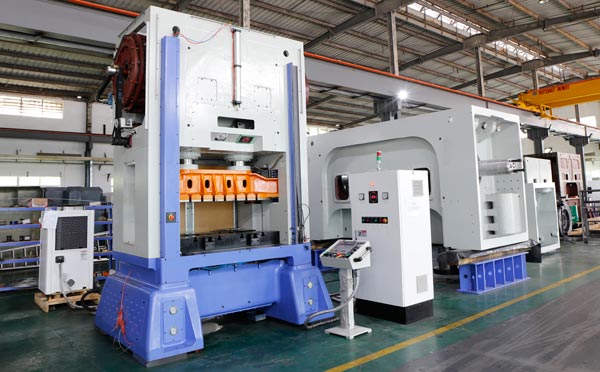

精密高速冲床机械原理

精密高速冲床的机械原理是将圆周运动转换为直线运动,由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴或偏心齿轮、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。
连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为销型(圆柱型) ,经由这个机构将圆周运动转换成滑块的直线运动。冲床对材料施以压力,使其塑性变形,而得到所要求的形状与精度,因此必须配合一组模具(分上模与下模),将材料置于其间,由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收。
